सिरेमिक भ्याकुम चक

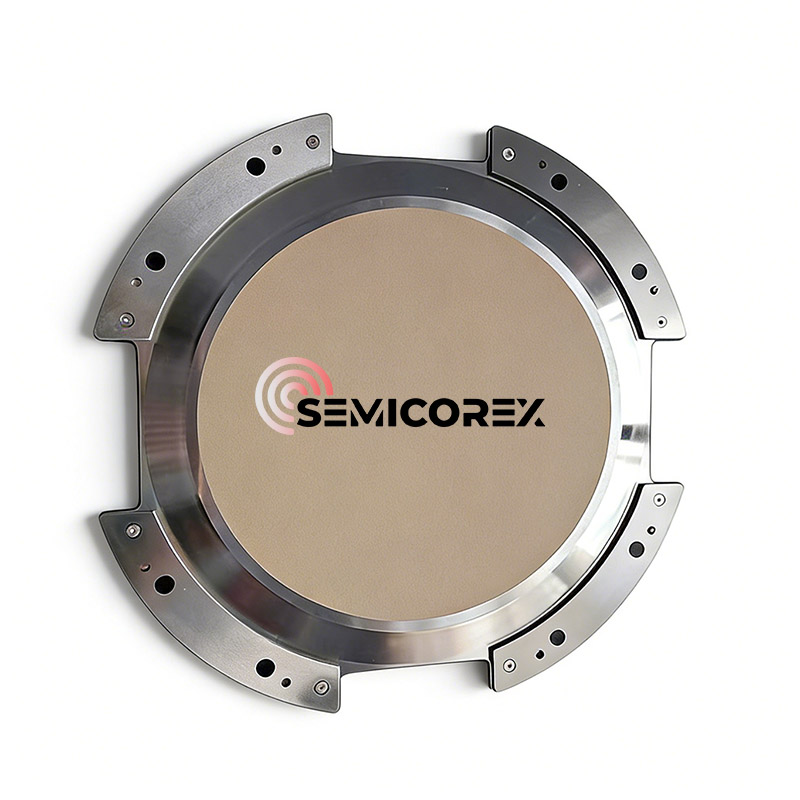

सिरेमिक भ्याकुम चकहरूसेमीकन्डक्टर वेफर निर्माणमा अर्धचालक वेफरहरू क्ल्याम्पिङ र बोक्नका लागि प्रयोग गरिने उपकरणहरू हुन्। तिनीहरूले उच्च समतलता र समानान्तरता, बाक्लो र एकसमान संरचना, उच्च शक्ति, राम्रो हावा पारगम्यता, एकसमान सोखन बल, र ट्रिमिङको सजिलो सुविधा दिन्छ। तिनीहरू सेमीकन्डक्टर वेफर निर्माणमा पातलो पार्ने, काट्ने, ग्राइन्ड गर्ने, सफा गर्ने र प्रशोधन गर्ने जस्ता प्रक्रियाहरूका लागि उपयुक्त छन्, प्रभावकारी रूपमा वेफर छापहरू, चिप इलेक्ट्रोस्टेटिक ब्रेकडाउन, र कण प्रदूषण जस्ता धेरै समस्याहरू समाधान गर्न। व्यावहारिक अनुप्रयोगहरूमा, तिनीहरू अर्धचालक वेफरहरूको लागि अत्यन्त उच्च प्रशोधन गुणस्तर प्राप्त गर्छन्।

सिरेमिक भ्याकुम चक को भूमिका

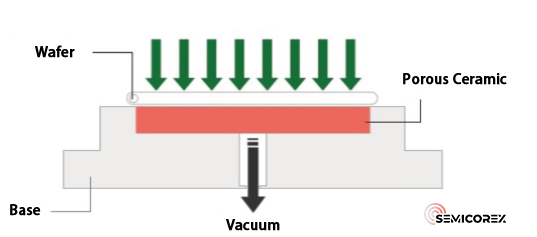

A सिरेमिक भ्याकुम चकभ्याकुम शोषण को सिद्धान्त मा आधारित एक अल्ट्रा-परिशुद्धता प्रक्रिया स्थिरता हो। यो मुख्य रूपमा उन्नत सिरेमिक सामग्रीहरू जस्तै एल्युमिना, एल्युमिनियम नाइट्राइड, वा सिलिकन कार्बाइडबाट बनेको हुन्छ। ठ्याक्कै मेसिन गरिएको भ्याकुम च्यानलहरू वा यसको शोषण सतहमा छिद्रपूर्ण संरचनाहरू मार्फत, यो एक समान नकारात्मक दबाव क्षेत्र बनाउन बाह्य भ्याकुम प्रणालीमा जडान हुन्छ।

सेमीकन्डक्टर र डिस्प्ले प्यानलहरू जस्ता उच्च-अन्त उत्पादनहरूमा, सिरेमिक भ्याकुम चकहरूको मूल मूल्य परम्परागत मेकानिकल क्ल्याम्पिंग विधिहरू हटाउने क्षमतामा निहित हुन्छ। केवल समान रूपमा वितरित शोषण बल प्रयोग गरेर, तिनीहरूले सम्पूर्ण प्रक्रियामा सम्पर्क वा कण प्रदूषण बिना अल्ट्रा-पातलो र अल्ट्रा-नाजुक वेफर्स वा गिलास सब्सट्रेटहरू दृढतापूर्वक समात्न सक्छन्। एकै साथ, यसको नानोस्केल सतह समतलता, अत्यधिक उच्च कठोरता, र उत्कृष्ट थर्मोकेमिकल स्थिरताको लागि धन्यवाद, यसले कठोर प्रक्रिया वातावरणमा वर्कपीसको लागि नजिकको-सही स्थिति सन्दर्भ सतह प्रदान गर्न सक्छ, जसले फोटोलिथोग्राफी, निरीक्षण, र ग्राइन्डिङ जस्ता महत्वपूर्ण प्रक्रियाहरूको शुद्धता र उपज सुनिश्चित गर्दछ।

किन सिरेमिक

उच्च-अन्तको उत्पादन परिदृश्यहरूमा, चकहरू केवल "सोषण उपकरणहरू" होइनन्, बरु प्रक्रिया स्थिरता र उत्पादन उपजलाई प्रत्यक्ष रूपमा निर्धारण गर्ने महत्त्वपूर्ण फिक्स्चरहरू हुन्। धेरै सामग्रीहरू मध्ये, सिरेमिक सामग्रीहरू व्यापक रूपमा छनौट गरिन्छ, सटीक रूपमा प्रतिबिम्बित गर्दछ कि कसरी उन्नत सिरेमिक सामग्रीले व्यवस्थित रूपमा उद्योगको दुखाइ बिन्दुहरूलाई सम्बोधन गर्दछ। इन्जिनियरिङ परिप्रेक्ष्यबाट, यसलाई "चार उच्च" आवश्यकताहरूको रूपमा संक्षेप गर्न सकिन्छ:

(1) उच्च समतलता र उच्च कठोरता

अर्धचालक र प्रदर्शन उत्पादन प्रक्रियाहरूमा, ह्यान्डल र प्रशोधन गरिँदै आएको सिलिकन वेफर्स र गिलास सब्सट्रेटहरू प्रायः अत्यन्त पातलो हुन्छन्, जसको मोटाई दसौं माइक्रोमिटर जति कम हुन्छ। त्यस्ता तराजूहरूमा, कुनै पनि मिनेट झुकाउने, कम्पन, वा असमान स्थानीय तनावले वेफर ब्रेकेज, वार्पिङ, वा फोटोलिथोग्राफी जस्ता महत्वपूर्ण प्रक्रियाहरूको पङ्क्तिबद्ध शुद्धतालाई प्रत्यक्ष रूपमा असर गर्न सक्छ।

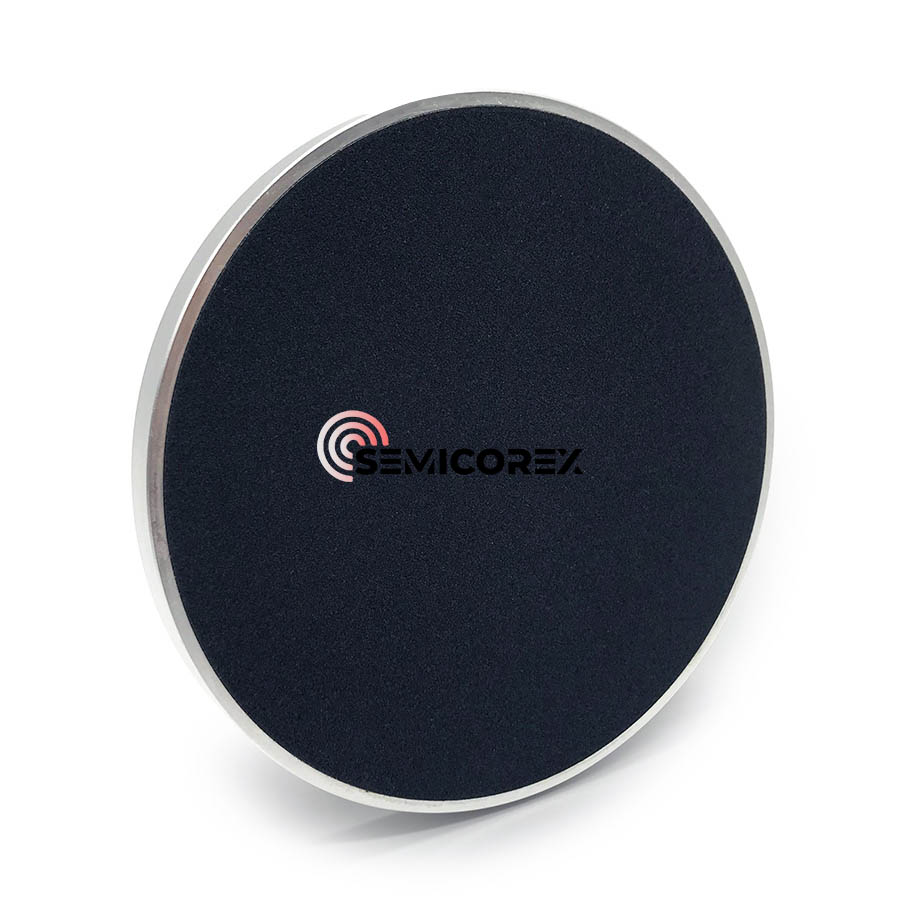

उन्नत सिरेमिक सामग्रीहरू (जस्तै एल्युमिना र सिलिकन कार्बाइड) ले सटीक सिन्टरिङ र उच्च-परिशुद्धता पीस र पालिश प्रक्रियाहरू मार्फत सब-माइक्रोमिटर वा न्यानोमिटर-स्तर समतलता प्राप्त गर्न सक्छ। एकै साथ, तिनीहरूको उच्च लोचदार मोड्युलसले चकलाई अत्यन्त उच्च संरचनात्मक कठोरता प्रदान गर्दछ, भ्याकुम शोषण अन्तर्गत लगभग कुनै विरूपण सुनिश्चित गर्दै, यसरी प्रक्रियाको लागि बिल्कुल स्थिर सन्दर्भ विमान प्रदान गर्दछ।

(२) उच्च सरसफाई र रासायनिक जडता

सेमीकन्डक्टर निर्माण कार्यशालाहरूमा अत्यन्त कडा सरसफाई आवश्यकताहरू छन्। प्रक्रिया फिक्स्चरहरू कण प्रदूषणबाट मात्र मुक्त हुनु हुँदैन तर धातु आयनहरूको रिलीजलाई पनि रोक्न र विभिन्न सफाई रसायनहरूको बारम्बार एक्सपोजरको सामना गर्नुपर्दछ।

सिरेमिक, अकार्बनिक गैर-धातु सामग्रीको रूपमा, घने र चिल्लो सतह हुन्छ, जसले तिनीहरूलाई कण उत्पादनको लागि कम प्रवण बनाउँछ। यसबाहेक, तिनीहरू गैर-चुम्बकीय छन्, कुनै माइग्रेट गर्न योग्य धातु तत्वहरू छैनन्, र अत्यधिक उच्च रासायनिक स्थिरता प्रदर्शन गर्दछ। तिनीहरूले बलियो एसिड, बलियो क्षार, र जैविक विलायक वातावरणमा स्थिर प्रदर्शन कायम राख्छन्, तिनीहरूलाई उच्च-स्तर क्लीनरूम प्रक्रियाहरूमा दीर्घकालीन अनुप्रयोगको लागि आदर्श बनाउँछ।

(3) उच्च स्थायित्व र दीर्घकालीन स्थिरता

24/7 सञ्चालन हुने स्वचालित उत्पादन लाइनहरूमा, सिरेमिक चकहरूले हजारौं सोखन र रिलीज चक्रहरूको सामना गर्न र दीर्घकालीन तापमान उतार-चढ़ाव र उच्च-तापमान प्रक्रिया वातावरणहरूको सामना गर्न आवश्यक छ। यसले सामग्रीको पहिरन प्रतिरोध, थकान प्रतिरोध, र थर्मल स्थिरतामा अत्यधिक उच्च मागहरू राख्छ।

धातु वा पोलिमरको तुलनामा, सिरेमिकमा उच्च कठोरता र पहिरन प्रतिरोध छ, र तिनीहरूको थर्मल विस्तार व्यवहार स्थिर छ, जसले तिनीहरूलाई कम क्रिप वा प्रदर्शन गिरावटको खतरा बनाउँछ। यसको आयु सामान्यतया परम्परागत सामग्री चकहरूको तुलनामा उल्लेखनीय रूपमा लामो हुन्छ, कम मर्मत र प्रतिस्थापन आवृत्तिको साथ, यसले कुल जीवनचक्र लागतको सर्तमा यसलाई बढी किफायती बनाउँछ।

(4) उच्च एकीकृत कार्यात्मक डिजाइन

थप उन्नत अर्धचालक प्रक्रियाहरूमा, सिरेमिक चकहरूको प्रकार्य अब भ्याकुम सोखनमा सीमित छैन। उदाहरणका लागि, सुख्खा नक्काशी र पातलो फिलिम डिपोजिसन (CVD/PVD) को लागि प्रयोग गरिने भ्याकुम चेम्बरहरूमा, परम्परागत भ्याकुम शोषण प्वालहरूले चेम्बर भित्र वातावरण र दबाव वितरणलाई बाधा पुर्‍याउन सक्छ।

यस बिन्दुमा, "इलेक्ट्रोस्टेटिक चक (ESC)" एक प्रमुख समाधान हुन्छ। ESCs ले सिरेमिक डाइइलेक्ट्रिक लेयर द्वारा उत्पन्न इलेक्ट्रोस्ट्याटिक बललाई लागू इलेक्ट्रिक फिल्ड अन्तर्गत वेफरहरू शोषण गर्न प्रयोग गर्दछ। यसले प्रक्रियाको वातावरणमा भ्याकुम प्वालहरूको हस्तक्षेपबाट मात्र बच्दैन तर चक भित्र हीटर र कूलिङ च्यानलहरू पनि एकीकृत गर्दछ, वेफरको सटीक तापक्रम नियन्त्रण (कम तापक्रमबाट 500 डिग्री सेल्सियससम्म) सक्षम पार्दै, उन्नत प्रक्रियाहरूको सफल कार्यान्वयनको लागि महत्त्वपूर्ण आधार।

आवेदन परिदृश्य

सिरेमिक चकहरू सेमीकन्डक्टरहरू, डिस्प्ले प्यानलहरू, फोटोभोल्टिक्स, र सटीक अप्टिक्स जस्ता उच्च-अन्त उत्पादन क्षेत्रहरूमा व्यापक रूपमा प्रयोग गरिन्छ।

अर्धचालक प्रक्रियाहरूमा, तिनीहरू फोटोलिथोग्राफी, नक्काशी, पालिश, र निरीक्षणको लागि महत्त्वपूर्ण प्लेटफर्मको रूपमा सेवा गर्छन्। डिस्प्ले प्यानल उद्योगमा, तिनीहरूले ठूलो आकार, अल्ट्रा-पातलो गिलास सब्सट्रेटहरूको लागि स्थिर समर्थन र यातायात प्रदान गर्छन्। फोटोभोल्टिक सेल उत्पादनमा, तिनीहरूले काट्ने र परीक्षण गर्दा पातलो, कमजोर सिलिकन वेफरहरूको सुरक्षित ह्यान्डलिंग सुनिश्चित गर्दछ।

तिनीहरूको मूल मूल्य अल्ट्रा-पातलो, अल्ट्रा-फ्ल्याट, र अल्ट्रा-ब्रेटल वर्कपीसहरूको लागि मेकानिकल तनाव वा कण प्रदूषण बिना सटीक फिक्सिंग समाधान प्रदान गर्नमा निहित छ, आधुनिक परिशुद्धता निर्माणमा उच्च उपज र दक्षता सुनिश्चित गर्ने आधारशिला बनाउँछ।
