किन फोकस रिंग इचिङ उपकरणको लागि अपरिहार्य छ?

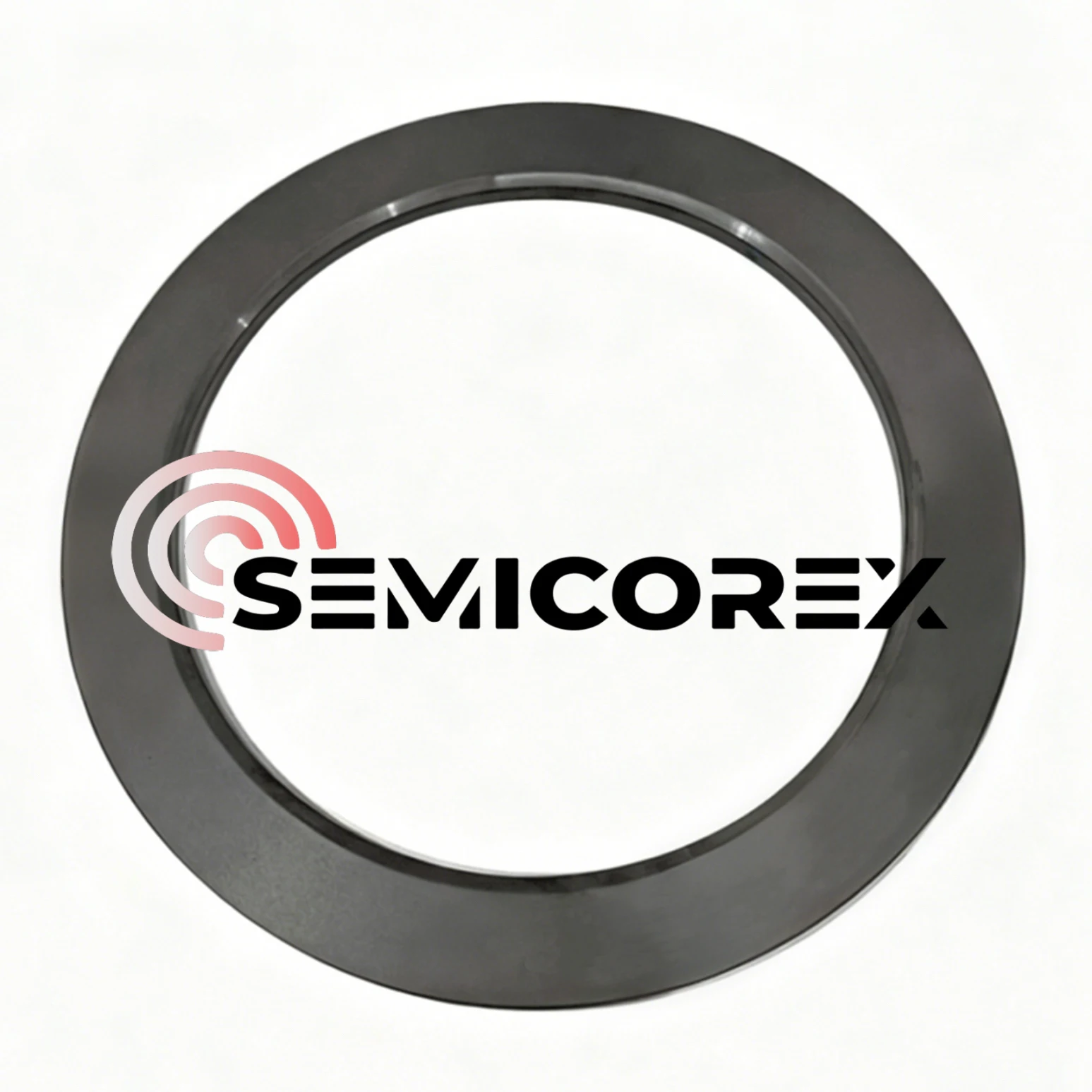

फोकस रिंग, जसलाई क्षतिपूर्ति रिंग वा कैद रिंग पनि भनिन्छ, नक्काशी उपकरण, विशेष गरी प्लाज्मा ड्राई इच उपकरणको एक अपरिहार्य घटक हो। आधुनिक अर्धचालक निर्माणमा नानोस्केल परिशुद्धता नक्काशी प्रक्रियाहरू बिना यो प्राप्त गर्न सकिँदैन। फोकस रिंगको प्रयोगले नक्काशी एकरूपता सुनिश्चित गर्दछ, वेफर सतह इच दरको ग्यारेन्टी गर्दछ, नक्काशी उपकरणको कोर हार्डवेयरको सुरक्षा गर्दछ, र अन्ततः अर्धचालक उपकरण उपज सुधार गर्दछ र उत्पादन लागत घटाउँछ।

फोकस रिङको मुख्य कार्यहरू

1. किनारा बिजुली क्षेत्र र प्लाज्मा वितरण अनुकूलन गर्दछ

बिना कफोकस औंठी, वेफर किनारामा बिजुली क्षेत्र रेखाहरू गम्भीर रूपमा झुकेका र भिन्न हुन्छन्, जसको परिणामस्वरूप किनारा प्रभाव हुन्छ। यसले वेफर किनारा र केन्द्र क्षेत्र बीचको प्लाज्मा घनत्व र आयन बमबारी ऊर्जामा महत्त्वपूर्ण विसंगतिहरू निम्त्याउँछ। फोकस रिंग वेफरको भौतिक र विद्युतीय सीमालाई प्रभावकारी रूपमा माथि उठाउन र किनारा प्लाज्मा वितरणलाई पुन: आकार दिन वेफर वरिपरि व्यवस्थित गरिएको छ। यसले वेफर किनारामा विद्युतीय क्षेत्र प्रोफाइललाई सहज बनाउँछ, जस्तै "ठाडो चट्टान" लाई "कोमल ढलान" मा परिणत गर्दछ। यो सुधारले वेफर किनारामा थप एकसमान प्लाज्मा म्यान सिर्जना गर्दछ, आयनहरूलाई सबै भन्दा ठाडो र सुसंगत कोणमा बमबारी गर्न मार्गनिर्देशन गर्दछ, जसमा बाहिरी भागहरू पनि समावेश छन्।

2. इलेक्ट्रोस्टेटिक चक (ESC) लाई सुरक्षित गर्दछ र प्रक्रिया कक्ष घटकको रूपमा कार्य गर्दछ

प्लाज्मा वातावरण अत्यधिक संक्षारक छन्। फोकस रिंगबाट सुरक्षा बिना, उच्च-ऊर्जा प्लाज्माले वेफरलाई समात्ने इलेक्ट्रोस्टेटिक चक (ESC) लाई सीधै बमबारी र नक्काशी गर्नेछ। ESC हरू सामान्यतया महँगो सामग्रीहरू जस्तै एल्युमिना सिरेमिकबाट बनेको हुनाले, तिनीहरूको प्रतिस्थापन लागत अत्यन्त उच्च छ। फोकस रिंग, एक प्रतिस्थापन उपभोग्य को रूप मा, अधिक महत्वपूर्ण उपकरण भागहरु को रक्षा गर्न र सम्बन्धित लागत कम गर्न को लागी एक बलिदान घटक को रूप मा कार्य गर्दछ। फोकस रिंगहरू सामान्यतया सिलिकन, क्वार्ट्ज, सिलिकन कार्बाइड, र अन्य प्रक्रिया-संगत सामग्रीबाट बनेका हुन्छन्। यसको क्षरणबाट उत्पन्न कणहरूले धातु दूषित पदार्थहरू (जस्तै, एल्युमिनियम, सोडियम) मेटाइएको ESC सामग्रीहरूद्वारा निस्कने प्रक्रियामा धेरै सानो प्रभाव पार्छ। यसले प्रभावकारी रूपमा कण वा प्रतिक्रिया उप-उत्पादनहरूद्वारा च्याम्बर र वेफर प्रदूषणको जोखिमलाई कम गर्छ, जसले गर्दा उत्पादन दोषहरू कम हुन्छ।

3. वेफर मोटाई भिन्नताहरूको लागि क्षतिपूर्ति

फोकस रिङको माथिल्लो सतह सामान्यतया वेफरको शीर्ष सतहसँग स्तरको रूपमा डिजाइन गरिएको छ। यसले माथिल्लो इलेक्ट्रोडबाट दुबै वेफर सतह र फोकस रिंग सतहमा लगातार स्पेसिङ सुनिश्चित गर्दछ, सम्पूर्ण क्षेत्रमा एकसमान विद्युतीय क्षेत्र बनाउन मद्दत गर्दछ र उचाइ भिन्नताहरूको कारणले हुने विद्युतीय क्षेत्र विकृतिबाट बच्न मद्दत गर्दछ।

फोकस रिंगलाई प्रशोधनको क्रममा प्लाज्माद्वारा बिस्तारै पातलो बनाइन्छ। पातलो फोकस रिंगले प्रक्रियाको बहाव निम्त्याउँछ: क्षरणको कारणले फोकस रिंगको उचाइ घट्दै जाँदा, किनाराको विद्युतीय क्षेत्रलाई सीमित गर्ने क्षमता कमजोर हुन्छ, र वेफर किनारामा प्रक्रियाको कार्यसम्पादन (जस्तै, इच दर, प्रोफाइल) बिस्तारै परिवर्तन हुन्छ। यस कारणका लागि, फोकस रिंग प्रक्रिया थ्रुपुट (जस्तै, संचित RF घण्टा) को आधारमा आवधिक रूपमा प्रतिस्थापन गर्नुपर्छ।

विभिन्न इच प्रक्रियाहरू (सिलिकन इच, अक्साइड इच, मेटल इच) ले विभिन्न सामग्रीहरू (जस्तै, मोनोक्रिस्टलाइन सिलिकन, क्वार्ट्ज,सिलिकन कार्बाइड, सिरेमिक) नक्काशी दरहरू मिलाउन र प्रदूषण कम गर्न। केही उन्नत उपकरणहरूमा, उन्नत प्रक्रिया नियन्त्रण (APC) सफ्टवेयरले फोकस रिंग उपयोग अवधि ट्र्याक गर्दछ र फाइन-ट्युनिंग प्रक्रिया प्यारामिटरहरू (जस्तै, शक्ति, दबाब) द्वारा क्षरण प्रभावहरूको लागि क्षतिपूर्ति गर्न सक्छ, प्रक्रिया स्थिरता कायम गर्दै सेवा जीवन विस्तार गर्दछ।
