अर्धचालक फर्नेस रिएक्टर

सेमीकन्डक्टर फर्नेस रिएक्टरहरू अर्धचालक निर्माण प्रक्रियाहरूमा मुख्य उपकरणहरू हुन्, मुख्य रूपमा थर्मल अक्सीकरण, प्रसार, एनिलिङ, र रासायनिक वाष्प निक्षेप जस्ता महत्वपूर्ण प्रक्रियाहरूको लागि प्रयोग गरिन्छ। एक विशिष्ट फर्नेस प्रणाली (तेर्सो/ठाडो फैलावट फर्नेस) मा मुख्यतया निम्न मुख्य घटकहरू समावेश हुन्छन्: एक तताउने प्रणाली, एक तापमान नियन्त्रण प्रणाली, एक यातायात प्रणाली, एक ग्यास प्रवाह नियन्त्रण प्रणाली (MFC), र एक अपशिष्ट ग्यास निकास प्रणाली।

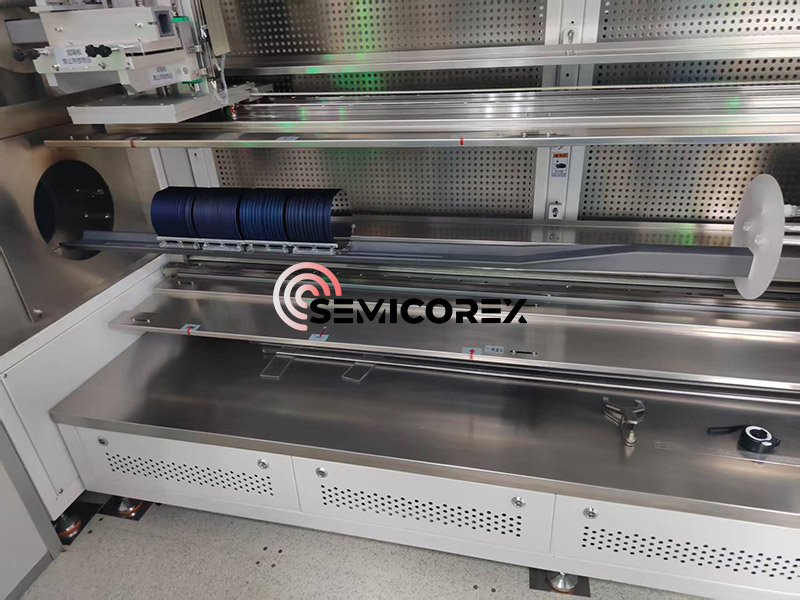

समग्र वास्तु परिप्रेक्ष्यबाट, उच्च-तापमान भट्टीहरू तेर्सो र ठाडो प्रकारहरूमा विभाजित हुन्छन्, क्वार्ट्ज ट्यूबको स्थिति र प्रणाली भित्र तताउने घटकहरू द्वारा निर्धारण गरिन्छ। एक उच्च-तापमान भट्टीमा सामान्यतया पाँच आधारभूत कम्पोनेन्टहरू समावेश हुन्छन्: एक नियन्त्रण प्रणाली, एक प्रक्रिया फर्नेस ट्यूब, ग्यास वितरण प्रणाली, ग्यास निकास प्रणाली, र लोडिङ प्रणाली। नियन्त्रण प्रणालीमा धेरै माइक्रोकन्ट्रोलरहरूसँग जडान भएको कम्प्युटर हुन्छ, जुन सम्पूर्ण प्रक्रियाको सटीक नियन्त्रणको लागि जिम्मेवार हुन्छ।

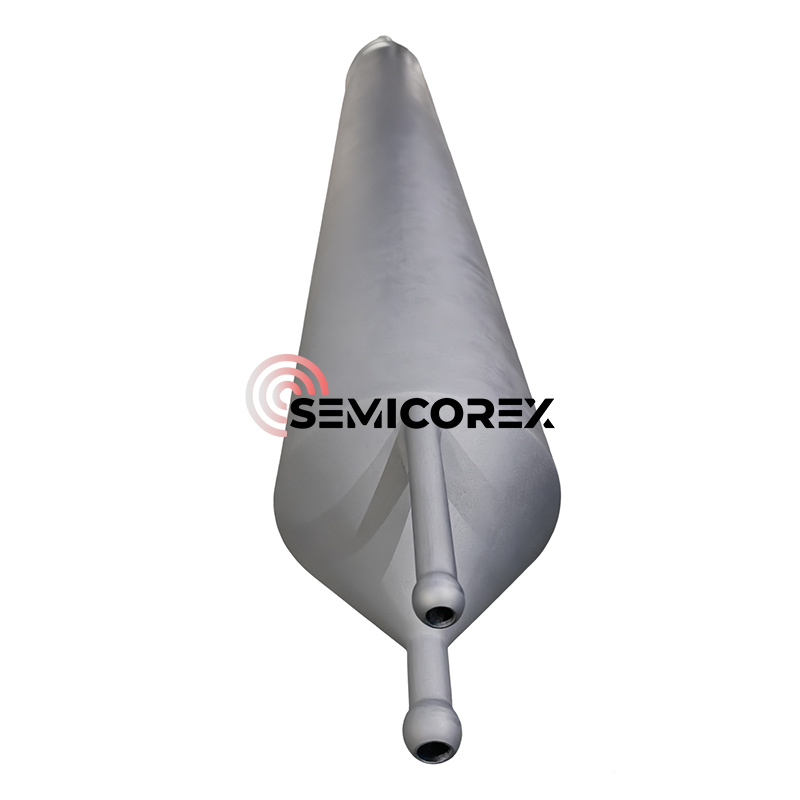

सामग्री चयनको सन्दर्भमा, फर्नेस ट्यूब सामग्रीहरू मुख्य रूपमा समावेश छन्क्वार्ट्ज(उच्च तापमान र जंग प्रतिरोधी),एल्युमिना (Al₂O₃), सिलिकन कार्बाइड (SiC), वा धातु मिश्र (जस्तै Inconel)। तताउने प्रणालीका तताउने तत्वहरूले सामान्यतया प्रतिरोधी तारहरू (जस्तै कन्थल, MoSi₂), सिलिकन कार्बाइड रडहरू (SiC), वा इन्फ्रारेड हिटरहरू प्रयोग गर्छन्। ताप क्षेत्रलाई सटीक तापक्रम नियन्त्रण प्राप्त गर्न एकल-तापमान क्षेत्र वा बहु-तापमान क्षेत्रको रूपमा डिजाइन गर्न सकिन्छ। तापमान नियन्त्रण प्रणालीले वास्तविक समयमा तापमान निगरानी गर्न थर्मोकोपल्स (K-type, S-type) को प्रयोग गर्दछ, PID नियन्त्रक मार्फत ±1 ℃ को तापक्रम नियन्त्रण शुद्धता प्राप्त गर्न, वा PLC प्रोग्रामेबल तापमान नियन्त्रण प्रयोग गर्दछ।

प्रक्रिया प्यारामिटर दायरा र लागू सामग्री

तापमान प्यारामिटर दायरा: तापमान दायरा प्रक्रियामा निर्भर गर्दछ। मानक हीटरको प्रक्रिया तापमान दायरा 300-1100 ℃ हो, र कम-तापमान भट्टी 250-500 ℃ हो। सामान्य प्रक्रिया तापमान 400-1100 ℃, अक्सीकरण र प्रसार प्रक्रियाहरू सामान्यतया 800-1100 ℃ मा, LPCVD प्रक्रिया 500-800 ℃ मा, र 400-500 ℃ मा annealing प्रक्रियाहरू छन्।

एपिटेक्सियल बृद्धिमा, सिलिकन वेफरहरू एपिटेक्सियल फर्नेसमा लगभग 1200 डिग्री सेल्सियसमा तताइन्छ। भापयुक्त सिलिकन टेट्राक्लोराइड (SiCl₄) र ट्राइक्लोरोसिलेन (SiHCl₃) भट्ठीमा थपिन्छन् ताकि वेफरको सतहमा एपिटेक्सियल वृद्धि हुन्छ।

सबैभन्दा व्यापक रूपमा प्रयोग गरिएको थर्मल अक्सीकरण प्रक्रियामा 800-1200 डिग्री सेल्सियसको उच्च तापक्रममा पातलो, समान सिलिकन डाइअक्साइड तह बनाउनको लागि गरिएको प्रक्रिया समावेश छ। थर्मल ओक्सीकरण गीला वा सुक्खा हुन सक्छ, अक्सीकरण प्रतिक्रियाको लागि प्रयोग हुने ग्यासहरूमा निर्भर गर्दछ।

लागू हुने सामग्री प्रणालीहरू: फर्नेस ट्यूब प्रक्रियाहरू सिलिकन (Si), सिलिकन जर्मेनियम (SiGe), र क्वार्ट्ज सहित विभिन्न अर्धचालक सामग्रीहरूको लागि उपयुक्त छन्। SiGe प्रक्रियाहरूमा, CVD विधि मुख्यधारा प्रक्रिया हो। सिलिकन सब्सट्रेटलाई तताएर र SiH₄ र GeH₄ ग्यासहरूको मिश्रण प्रस्तुत गरेर, सिलिकन जर्मेनियम तह उच्च तापक्रम (500-800°C) मा विघटन र जम्मा हुन्छ, जर्मेनियम डोपिङ एकाग्रता र एपिटेक्सियल तह मोटाईको सटीक नियन्त्रण आवश्यक हुन्छ।

Semicorex ले उच्च-गुणस्तर अनुकूलित फर्नेस कम्पोनेन्टहरू आपूर्ति गर्दछ। हाम्रा उत्पादनहरू उत्कृष्ट थर्मल स्थिरता, विस्तारित सेवा जीवन, र असाधारण प्रक्रिया स्थिरता प्रदान गर्न इन्जिनियर गरिएका छन्। अनुकूलित समाधान वा थप प्राविधिक जानकारीको लागि, कृपया हाम्रो ईन्जिनियरिङ् टोलीलाई सम्पर्क गर्न नहिचकिचाउनुहोस्।
