नक्काशी र नक्काशी आकारविज्ञान

निर्माण सिद्धान्त: जब रासायनिक नक्काशीले प्रक्रियामा हावी हुन्छ, जबकि भौतिक बमबारी कमजोर हुन्छ, निम्न हुन्छन्: नक्काशीले तलतिर मात्र नभई फोटोरेसिस्ट मास्क र खुला साइडवालहरू मुनिको क्षेत्रलाई पनि क्षरण गर्छ। यसले सुरक्षित मास्कको मुनिको सामग्रीलाई बिस्तारै "खोलिएको" बनाउँछ, जसको माथिल्लो भागमा फराकिलो र फेदमा साँघुरो हुन्छ, अर्थात् ट्रापेजोइड।

I. नक्काशीका आधारभूत सिद्धान्तहरू: भौतिक र रासायनिक प्रभावहरूको संयोजन

इचिङ, सरल भाषामा भन्नुपर्दा, फोटोरेसिस्टद्वारा सुरक्षित नगरिएको सामग्रीको चयनात्मक हटाउनु हो। यो मुख्यतया दुई कोटिमा विभाजित छ:

1. भिजेको नक्काशी: नक्काशीको लागि रासायनिक घोलकहरू (जस्तै एसिड र क्षार) प्रयोग गर्दछ। यो अनिवार्य रूपमा एक विशुद्ध रासायनिक प्रतिक्रिया हो, र नक्काशी दिशा आइसोट्रोपिक हो - अर्थात्, यो सबै दिशाहरू (अगाडि, पछाडि, बाँया, दायाँ, माथि, तल) मा समान दरमा अगाडि बढ्छ।

2. Dry Etching (प्लाज्मा Etching): यो आजको मुख्यधारा प्रविधि हो। भ्याकुम चेम्बरमा, प्रक्रिया ग्यासहरू (जस्तै फ्लोरिन वा क्लोरीन युक्त ग्यासहरू) प्रस्तुत गरिन्छ, र प्लाज्मा रेडियो फ्रिक्वेन्सी पावर सप्लाई द्वारा उत्पन्न हुन्छ। प्लाज्मामा उच्च-ऊर्जा आयनहरू र सक्रिय फ्रि रेडिकलहरू हुन्छन्, जसले नक्काशी गरिएको सतहमा सँगै काम गर्दछ।

सुक्खा नक्काशीले विभिन्न आकारहरू ठीकसँग सिर्जना गर्न सक्छ किनभने यसले "शारीरिक आक्रमण" र "रासायनिक आक्रमण" लाई लचिलो रूपमा संयोजन गर्न सक्छ:

रासायनिक संरचना: सक्रिय मुक्त रेडिकलहरूको लागि जिम्मेवार। तिनीहरूले वेफर सतह सामग्रीसँग रासायनिक प्रतिक्रिया गर्दछ, अस्थिर उत्पादनहरू उत्पन्न गर्दछ जुन त्यसपछि हटाइन्छ। यो आक्रमण आइसोट्रोपिक हो, यसले यसलाई "निचाउन" र पार्श्व रूपमा नक्काशी गर्न अनुमति दिन्छ, सजिलै ट्रापेजोइडल आकारहरू बनाउँछ।

भौतिक संरचना: सकारात्मक रूपमा चार्ज गरिएको उच्च-ऊर्जा आयनहरू, एक विद्युतीय क्षेत्र द्वारा द्रुत, वेफर सतहलाई लम्बवत रूपमा बमबारी गर्दछ। एक सतह स्यान्डब्लास्टिङ जस्तै, यो "आयन बमबारी" एनिसोट्रोपिक छ, मुख्य रूपमा ठाडो रूपमा तल, र "सीधा-रेखा" छेउछाउको पर्खाल कोर्न सक्छ।

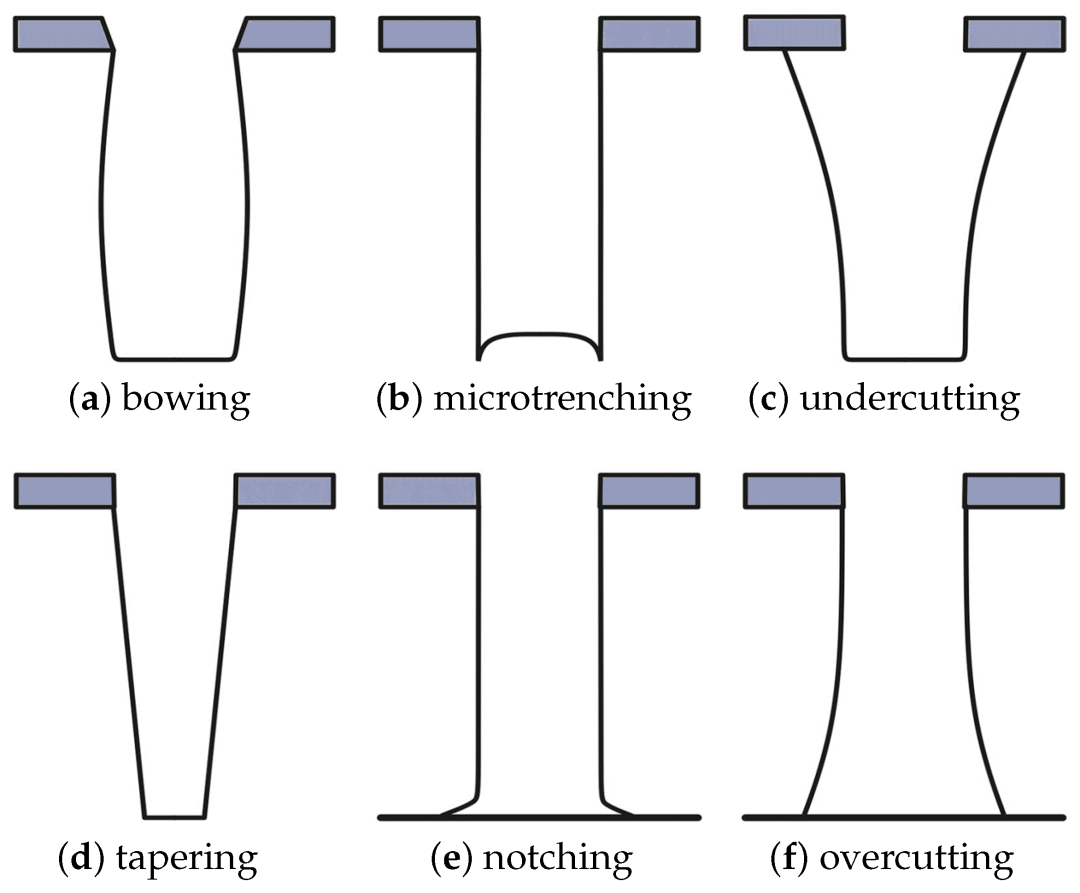

II। दुई क्लासिक प्रोफाइलहरू बुझ्न: Trapezoids र आयताकार प्रोफाइलहरूको जन्म

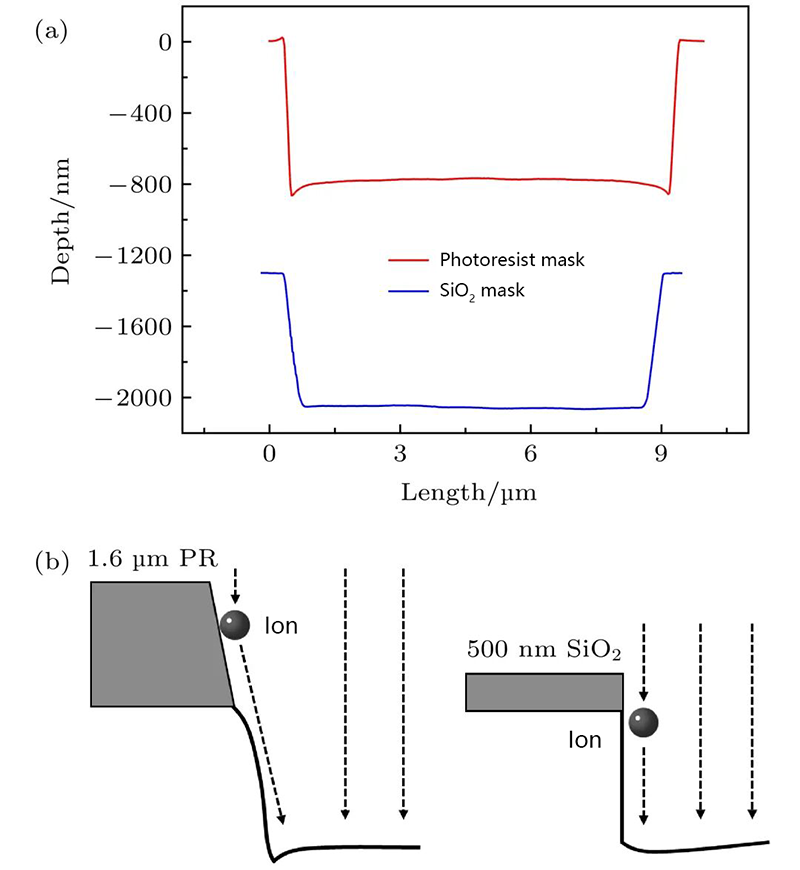

1. Trapezoid (Tapered Profile) - मुख्यतया रासायनिक आक्रमण

निर्माण सिद्धान्त: जब रासायनिक नक्काशीले प्रक्रियामा हावी हुन्छ, जबकि भौतिक बमबारी कमजोर हुन्छ, निम्न हुन्छन्: नक्काशीले तलतिर मात्र नभई फोटोरेसिस्ट मास्क र खुला साइडवालहरू मुनिको क्षेत्रलाई पनि क्षरण गर्छ। यसले सुरक्षित मास्कको मुनिको सामग्रीलाई बिस्तारै "खोलिएको" बनाउँछ, जसको माथिल्लो भागमा फराकिलो र फेदमा साँघुरो हुन्छ, अर्थात् ट्रापेजोइड।

राम्रो स्टेप कभरेज: पछिको पातलो फिलिम डिपोजिसन प्रक्रियाहरूमा, ट्रापेजोइडको ढलान संरचनाले ठाडो कुनाहरूमा भाँचिनबाट जोगिन सामग्रीहरू (जस्तै धातुहरू) लाई समान रूपमा ढाक्न सजिलो बनाउँछ।

घटाइएको तनाव: ढलान संरचनाले तनावलाई राम्रोसँग फैलाउँछ, उपकरणको विश्वसनीयतामा सुधार गर्छ।

उच्च प्रक्रिया सहिष्णुता: कार्यान्वयन गर्न अपेक्षाकृत सजिलो।

2. आयताकार (ठाडो प्रोफाइल) - मुख्य रूपमा शारीरिक आक्रमण

गठन सिद्धान्त: जब भौतिक आयन बमबारी प्रक्रिया हावी हुन्छ, र रासायनिक संरचना सावधानीपूर्वक नियन्त्रण गरिन्छ, एक आयताकार प्रोफाइल बनाइन्छ। उच्च-ऊर्जा आयनहरू, अनगिन्ती साना प्रोजेक्टाइलहरू जस्तै, वेफर सतहलाई लगभग ठाडो रूपमा बमबारी गर्दछ, अत्यन्त उच्च ठाडो नक्काशी दरहरू प्राप्त गर्दै। एकै साथ, आयन बमबारीले साइडवालहरूमा "प्यासिभेसन लेयर" बनाउँछ (जस्तै, उपउत्पादनहरू नक्काशीले बनेको); यो सुरक्षात्मक फिल्मले रासायनिक मुक्त रेडिकलहरूबाट पार्श्व क्षरणलाई प्रभावकारी रूपमा प्रतिरोध गर्दछ। अन्ततः, नक्काशीले ठाडो रूपमा तलतिर मात्र अगाडि बढ्न सक्छ, लगभग 90-डिग्री साइडवालहरू भएको आयताकार संरचना बनाउँछ।

उन्नत उत्पादन प्रक्रियाहरूमा, ट्रान्जिस्टर घनत्व अत्यन्त उच्च छ, र ठाउँ अत्यन्त बहुमूल्य छ।

उच्चतम निष्ठा: यसले फोटोलिथोग्राफिक ब्लुप्रिन्टसँग अधिकतम स्थिरता कायम राख्छ, यन्त्रको सही महत्वपूर्ण आयामहरू (CD) सुनिश्चित गर्दछ।

क्षेत्र बचत गर्दछ: ठाडो संरचनाहरूले उपकरणहरूलाई न्यूनतम फुटप्रिन्टमा निर्माण गर्न अनुमति दिन्छ, चिप लघुकरणको लागि कुञ्जी।
