नक्काशी मा घण्टी के हो

चिप निर्माणमा, फोटोलिथोग्राफी र नक्काशी दुई घनिष्ठ रूपमा जोडिएका चरणहरू हुन्। फोटोलिथोग्राफी नक्काशीको अगाडि हुन्छ, जहाँ फोटोरेसिस्ट प्रयोग गरेर वेफरमा सर्किट ढाँचा विकसित गरिन्छ। नक्काशीले त्यसपछि फोटोरेसिस्टले ढाकिएको फिलिम तहहरू हटाउँछ, मास्कबाट वेफरमा ढाँचाको स्थानान्तरण पूरा गर्दै र आयन इम्प्लान्टेशन जस्ता आगामी चरणहरूको लागि तयारी गर्दै।

नक्काशीले रासायनिक वा भौतिक विधिहरू प्रयोग गरेर अनावश्यक सामग्रीको चयनात्मक हटाउने समावेश गर्दछ। कोटिंग, प्रतिरोध कोटिंग, फोटोलिथोग्राफी, र विकास पछि, नक्काशीले वेफर सतहमा पर्दाफास भएको अनावश्यक पातलो फिल्म सामग्री हटाउँछ, केवल इच्छित क्षेत्रहरू छोड्छ। अतिरिक्त photoresist त्यसपछि हटाइन्छ। यी चरणहरू बारम्बार दोहोर्याउँदा जटिल एकीकृत सर्किटहरू सिर्जना हुन्छ। नक्काशीमा सामग्री हटाउने कार्य समावेश भएको हुनाले यसलाई "सबट्रेक्टिव प्रक्रिया" भनिन्छ।

ड्राई एचिङ, जसलाई प्लाज्मा एचिङ पनि भनिन्छ, सेमीकन्डक्टर एचिङमा प्रमुख विधि हो। प्लाज्मा एचरहरूलाई तिनीहरूको प्लाज्मा उत्पादन र नियन्त्रण प्रविधिहरूको आधारमा व्यापक रूपमा दुई वर्गहरूमा वर्गीकृत गरिएको छ: क्यापेसिटिवली कम्पल्ड प्लाज्मा (सीसीपी) एचिङ र इन्डक्टिवली कम्पल्ड प्लाज्मा (आईसीपी) इचिङ। सीसीपी इचरहरू मुख्यतया डाइलेक्ट्रिक सामग्रीहरू नक्काशी गर्न प्रयोग गरिन्छ, जबकि आईसीपी इचरहरू मुख्य रूपमा सिलिकन र धातुहरू नक्कल गर्न प्रयोग गरिन्छ, र यसलाई कन्डक्टर ईचरहरू पनि भनिन्छ। डाइलेक्ट्रिक इचरहरूले सिलिकन अक्साइड, सिलिकन नाइट्राइड, र हाफनियम डाइअक्साइड जस्ता डाइलेक्ट्रिक सामग्रीहरूलाई लक्षित गर्दछ, जबकि कन्डक्टर इचरहरूले सिलिकन सामग्रीहरू (एकल क्रिस्टल सिलिकन, पोलिक्रिस्टलाइन सिलिकन, र सिलिकन, आदि) र धातु सामग्रीहरू (एल्युमिनियम, टंगस्टन, आदि) लाई लक्षित गर्दछ।

नक्काशी प्रक्रियामा, हामी मुख्य रूपमा दुई प्रकारका घण्टीहरू प्रयोग गर्नेछौं: फोकस रिंगहरू र ढालहरू।

फोकस रिंग

प्लाज्माको किनारा प्रभावको कारण, घनत्व केन्द्रमा उच्च र किनारहरूमा कम हुन्छ। फोकस रिंग, यसको कुण्डाकार आकार र CVD SiC को भौतिक गुणहरू मार्फत, एक विशिष्ट विद्युत क्षेत्र उत्पन्न गर्दछ। यो क्षेत्रले प्लाज्मामा चार्ज गरिएका कणहरू (आयनहरू र इलेक्ट्रोनहरू) वेफर सतहमा, विशेष गरी किनारामा निर्देशित र सीमित गर्दछ। यसले प्रभावकारी रूपमा किनारामा प्लाज्मा घनत्व बढाउँछ, यसलाई केन्द्रमा नजिक ल्याउँछ। यसले वेफरमा नक्काशीको एकरूपतालाई उल्लेखनीय रूपमा सुधार गर्छ, किनाराको क्षति कम गर्छ, र उत्पादन बढाउँछ।

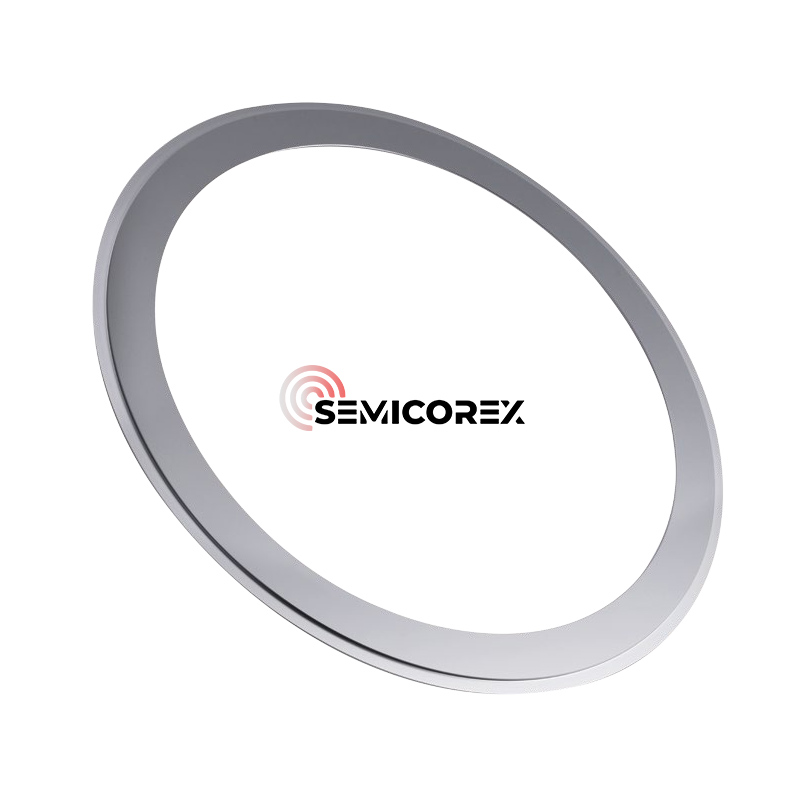

शिल्ड रिंग

सामान्यतया इलेक्ट्रोड बाहिर स्थित, यसको प्राथमिक कार्य प्लाज्मा ओभरफ्लो रोक्न छ। संरचनामा निर्भर गर्दै, यो इलेक्ट्रोडको भागको रूपमा पनि काम गर्न सक्छ। सामान्य सामग्रीहरूमा CVD SiC वा एकल-क्रिस्टल सिलिकन समावेश छ।

Semicorex उच्च गुणस्तर प्रदान गर्दछCVD SiCरसिलिकनग्राहकहरूको आवश्यकतामा आधारित घण्टीहरू नक्काशी। यदि तपाइँसँग कुनै सोधपुछ छ वा थप विवरणहरू चाहिन्छ भने, कृपया हामीलाई सम्पर्क गर्न नहिचकिचाउनुहोस्।
