तीन मुख्यधारा फोकस रिंग तुलना

फोकस रिंगहरू सटीक कुण्डाकार भागहरू हुन् जुन सामान्यतया प्लाज्मा नक्काशी उपकरणको वेफर चकको वरिपरि स्थापित हुन्छन् र एचिंग प्रक्रियाको क्रममा उच्च-ऊर्जा प्लाज्मामा प्रत्यक्ष रूपमा उजागर हुन्छन्। तिनीहरूको मुख्य कार्य सम्पूर्ण वेफर सतहमा एकसमान नक्काशी परिणामहरू सुरक्षित गर्न बलिदान भागहरूको रूपमा कार्य गर्नु हो। किनारा प्रभावका कारण, विद्युतीय क्षेत्रहरू वेफर किनारहरूमा तीव्र रूपमा विकृत र विचलित हुन्छन्, जसले प्लाज्मा घनत्व र ऊर्जालाई वेफर केन्द्रसँग धेरै असंगत बनाउँछ, जसले गर्दा नक्काशीको एकरूपतालाई बर्बाद गर्दछ। फोकस रिङ्हरूले यस समस्यालाई तल सूचीबद्ध गरी तीनवटा कोर मेकानिजमहरू मार्फत समाधान गर्छ:

1. विद्युत क्षेत्र अनुकूलन

फोकस रिंगहरू, वेफरको वरिपरि राखिएको, वेफरको भौतिक र विद्युतीय सीमाहरू माथि उठाउनको लागि इलेक्ट्रिक फिल्ड बफर र्याम्पको रूपमा कार्य गर्दछ। यो सेटिङले वेफर किनारामा प्लाज्मा म्यानलाई समान बनाउँछ, इष्टतम कोणहरूमा वेफर सतहमा बमबारी गर्न आयनहरूलाई निर्देशन दिन्छ, जसले गर्दा वेफर किनारा र केन्द्रको बीचमा लगातार नक्काशी सटीकता सुनिश्चित गर्दछ।

२. कोर कम्पोनेन्ट संरक्षण संयन्त्र

नक्काशी प्रणालीमा बलिदान भागहरूको रूपमा, फोकस रिंगहरूले उच्च-ऊर्जा प्लाज्माको प्रत्यक्ष बमबारीलाई सहन गर्दछ। तिनीहरूले क्षतिबाट इलेक्ट्रोस्टेटिक चकहरू जस्ता मुनिको महँगो कम्पोनेन्टहरूलाई जोगाउन सक्छन्, जसले कम्पोनेन्टको दीर्घायु लम्ब्याउँछ र तिनीहरूको मर्मत खर्च घटाउँछ।

3. थर्मल र बिजुली मिल्दो मर्मत

केही फोकस रिङहरूले एकसमान तातो वितरण प्राप्त गर्न वा वेफरसँग मिल्दो विद्युतीय चालकताको साथ मिल्दोजुल्दो बिजुली क्षेत्र बनाउन मद्दत गर्न सक्छ, यसरी उच्च-सटीक नक्काशीको लागि अत्यन्त स्थिर प्रशोधन वातावरण सिर्जना गर्दछ।

तीन व्यापक रूपमा प्रयोग गरिएको फोकस रिंग सामग्रीहरूको तुलना

क्वार्ट्ज, सिलिकन र सिलिकन कार्बाइड फोकस रिंगहरू निर्माणका लागि तीन प्रमुख सामग्री हुन्। तल तिनीहरूको सम्बन्धित बल, कमजोरी र विशिष्ट अनुप्रयोगहरूको विस्तृत ब्रेकडाउन छ।

1. क्वार्ट्ज फोकस रिंग (परम्परागत विकल्प)

A. फाइदा र बेफाइदाहरू

क्वार्ट्ज फोकस घण्टीहरूकम चलिरहेको लागत, उच्च आवृत्ति क्षेत्रहरूमा स्थिर व्यवहार र उच्च डाइलेक्ट्रिक इन्सुलेशन प्रदर्शन गर्नुहोस्। यद्यपि, तिनीहरूका सीमितताहरूलाई बेवास्ता गर्न सकिँदैन। क्वार्ट्जले कम मेकानिकल कठोरताको गर्व गर्दछ, त्यसैले क्वार्ट्ज फोकस रिंगहरू उच्च-तापमान परिस्थितिहरूमा विरूपणको खतरामा हुन्छन्। तिनीहरू फ्लोरिन-आधारित प्लाज्माको सम्पर्कमा हुँदा अत्यधिक उच्च जंग दरको साथ आयन स्पटरिंगको लागि कमजोर प्रतिरोध पनि प्रदान गर्दछ, जसले उत्पादन प्रक्रियाहरूमा प्रदूषण जोखिम निम्त्याउन सक्छ।

B. उपयुक्त परिदृश्यहरू

यी रिंगहरूले 28nm र माथिको मध्य-देखि-लो-अन्त प्रक्रियाहरूलाई समर्थन गर्ने गैर-उच्च-बमबारी RIE ईचरहरूको लागि काम गर्दछ। तिनीहरूले कडा कम-प्रदूषण र उन्नत नोडहरूको लागि लामो-आजीवन आवश्यकताहरू पूरा गर्न सक्दैनन्।

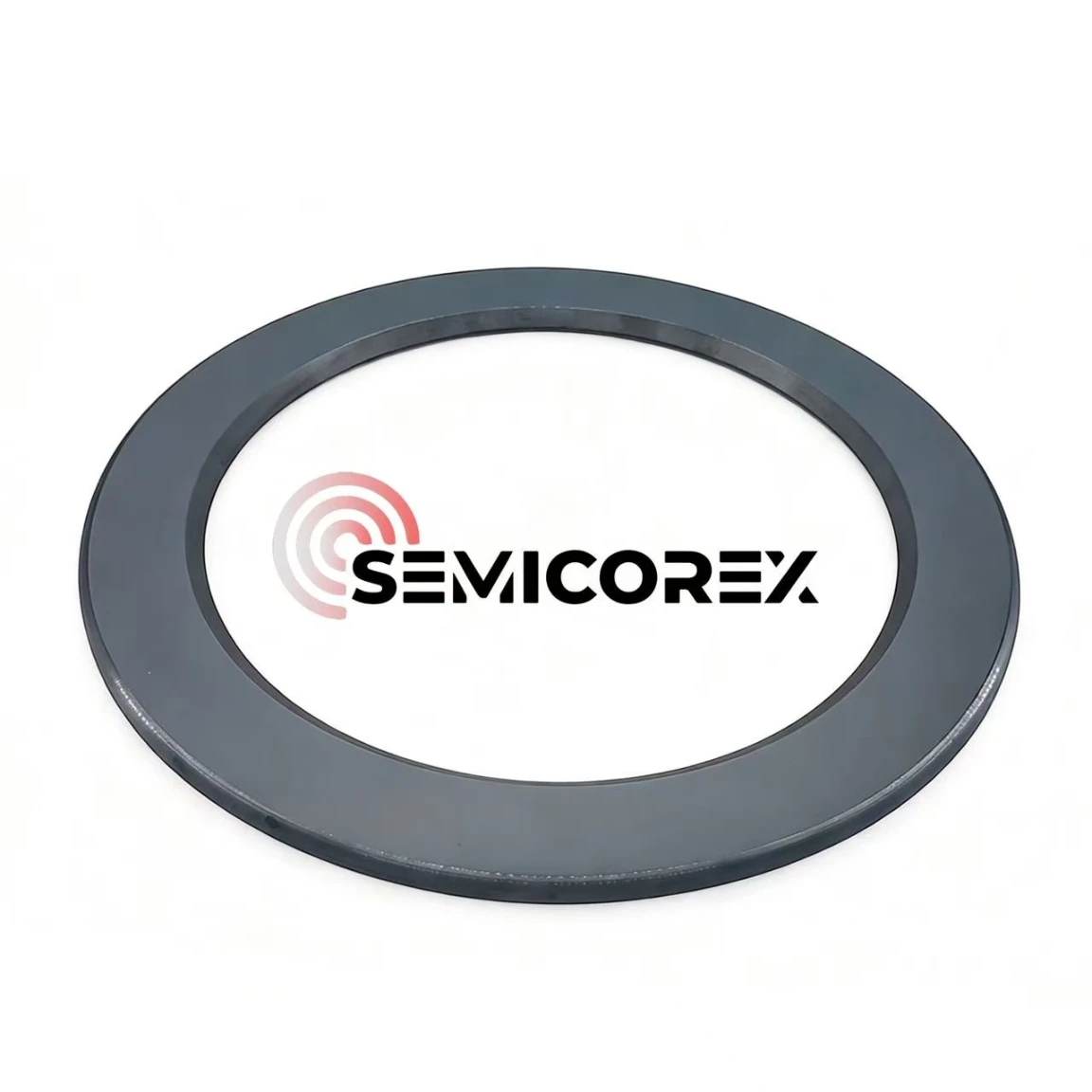

2. सिलिकन फोकस रिंग

A. फाइदा र बेफाइदाहरू

सिलिकन फोकस घण्टीहरूसिलिकन वेफर्स जस्तै समान सामग्रीबाट बनेका छन्, राम्रोसँग मिल्दो थर्मल विस्तार गुणांक र विद्युतीय गुणहरू प्रदान गर्दै। तिनीहरूले 1600 डिग्री सेल्सियस सम्म तापमान सहन र प्लाज्मा वितरण पनि कायम राख्न मद्दत गर्दछ। अझै पनि, सिलिकनले फ्लोरिन प्लाज्मा नक्काशी विरुद्ध खराब प्रदर्शन गर्दछ। यसले सजिलैसँग अस्थिर SiF₄ उत्पन्न गर्छ, चाँडै झर्छ र बारम्बार प्रक्रिया बहाव र अनियोजित डाउनटाइम ट्रिगर गर्दछ। बारम्बार प्रतिस्थापन आवश्यक छ - मोनोक्रिस्टलाइन सिलिकन रिंगहरू सामान्यतया हरेक 10 देखि 12 दिनमा स्वैप गर्न आवश्यक छ।

B. उपयुक्त परिदृश्यहरू

सिलिकन रिंगहरू एक समय अर्धचालक नक्काशी रेखाहरूमा मानक थिए तर बिस्तारै SiC भेरियन्टहरूद्वारा प्रतिस्थापन भइरहेका छन्। तिनीहरू लागत-संवेदनशील लिगेसी मध्य-देखि-कम-अन्त उत्पादन प्रक्रियाहरूको लागि प्रयोगमा रहन्छन्।

3. सिलिकन कार्बाइड फोकस रिंग (प्रिमियम उच्च प्रदर्शन विकल्प)

A. फाइदा र बेफाइदाहरू

सिलिकन कार्बाइड फोकस रिंगहरू9.5 को मोहस कठोरता घमण्ड गर्नुहोस् र 1400 डिग्री सेल्सियसमा पनि 500 ​​देखि 600 MPa को लचिलो बल कायम गर्नुहोस्। यसैबीच, तिनीहरूको थर्मल विस्तार गुणांकले सिलिकन वेफर्ससँग राम्रोसँग मेल खान्छ, द्रुत थर्मल साइकल चलाउनको लागि उत्कृष्ट थर्मल झटका प्रतिरोध प्रदान गर्दै, वेफर किनारहरूमा इच एकरूपतालाई उल्लेखनीय रूपमा अनुकूलन गर्दछ। सबैभन्दा महत्त्वपूर्ण कुरा, SiC ले Ar, F, Cl र अन्य प्लाज्मा रसायनहरू विरुद्ध असाधारण जंग प्रतिरोधको गर्व गर्दछ। फ्लोरिन प्लाज्मामा यसको इच दर लगभग शून्य छ। सिलिकन कार्बाइड फोकस रिंगहरूले सिलिकन संस्करणहरू भन्दा २-३ गुणा लामो सेवा जीवन प्रदान गर्दछ, जसले समग्र उपकरण दक्षतालाई धेरै बढाउँछ। CVD-उत्पन्न उच्च-शुद्धता सिलिकन कार्बाइड 99.9995% भन्दा माथि शुद्धता स्तरमा पुग्छ, कण र मौलिक प्रदूषणको जोखिमलाई एकदमै कम गर्छ।

जे होस्, सिलिकन कार्बाइड फोकस रिंगहरू कमजोरीहरू बिना छैनन्। सिलिकन कार्बाइडको चरम कठोरतालाई ध्यानमा राख्दै, सिलिकन कार्बाइड फोकस रिंगहरू निर्माण गर्न हीरा काट्ने उपकरणहरू चाहिन्छ। र तिनीहरूको जटिल, लामो मेसिनिंग प्रक्रियाहरूले यसको प्रारम्भिक खरिद लागतलाई महत्त्वपूर्ण रूपमा धक्का दिन्छ।

B. उपयुक्त परिदृश्यहरू

सिलिकन कार्बाइड फोकस रिङ्हरूले सब-14nm तर्क चिपहरू र 3D NAND उपकरणहरू सहित उन्नत उत्पादन प्रक्रियाहरूको लागि इष्टतम विकल्पको रूपमा सेवा गर्दछ, र सिलिकन कार्बाइड पावर उपकरण निर्माणको लागि शीर्ष सामग्री चयनको रूपमा खडा हुन्छ।
